Nhà máy sản xuất đệm chống va Lambda, theo tiêu chuẩn hàng hải quốc tế.

Sản xuất, cung cấp và lắp đặt đệm Lambda theo yêu cầu.

Sản phẩm sản xuất đạt chất lượng ISO, Đạt tiêu chuẩn hàng hải PIANC, BV ….

Sản phẩm bảo hành 5 năm với vòng đời trên 20 năm.

Sản phẩm được test tại TT3 – Việt Nam, SGS – Quốc Tế và các đơn vị khác theo yêu cầu.

Mã sản phẩm : NT – LMD

Category: Đệm va tàu

Description

Đệm chống va tàu Lambda, Đệm chống va tàu V, Đệm chống va tàu chữ A

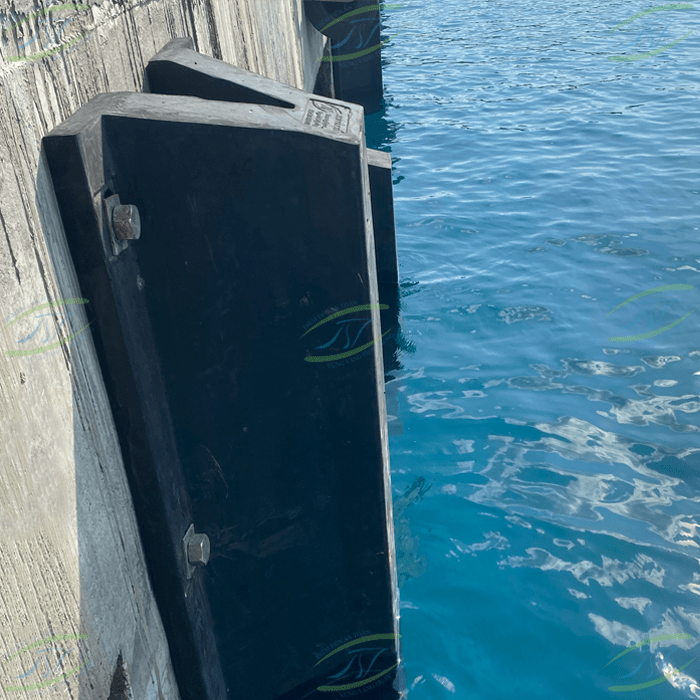

Đệm va Lambda, thường được gọi là đệm va chữ V hoặc đệm va Arch, là loại đệm chống va đa năng và hiệu suất cao trong lĩnh vực hàng hải. Được phát triển dựa trên các phương pháp tiên tiến, đệm va Lambda mang lại khả năng hấp thụ năng lượng vượt trội, đồng thời giảm thiểu lực phản hồi. Một lợi thế lớn của sản phẩm này là khả năng hấp thụ năng lượng cao hơn 26% so với các loại đệm va chữ V truyền thống, trong khi vẫn giữ mức phản lực tương tự. Điều này đặc biệt phù hợp cho các cảng cần quản lý lực và độ lệch cao.

Đệm va Lambda có thể chịu được độ biến dạng lên đến 52,5%, làm cho nó trở thành lựa chọn lý tưởng cho cả các tàu nhỏ và lớn. Thiết kế của đệm va này cho phép lắp đặt theo chiều ngang hoặc dọc, tùy thuộc vào yêu cầu kết cấu của bến cảng. Bên cạnh đó, sản phẩm có độ bền cao và đáng tin cậy, với thời gian sử dụng lâu dài ngay cả trong điều kiện môi trường biển khắc nghiệt.

Để đảm bảo an toàn tối đa, đệm va Lambda thường được neo sâu vào bê tông, giúp gia tăng tính ổn định. Sự kết hợp giữa khả năng hấp thụ năng lượng cao và lực phản hồi thấp giúp giảm thiểu thiệt hại cho cả tàu thuyền và cơ sở hạ tầng cảng trong quá trình cập bến.

Đệm va Lambda của Nguyễn Tài không chỉ đảm bảo khả năng tùy chỉnh linh hoạt mà còn được thiết kế để đáp ứng nhiều yêu cầu khác nhau của các cảng biển. Với các tùy chọn lắp đặt như bulong hóa chất hoặc bulong cơ học, sản phẩm của Nguyễn Tài giúp các cảng biển tối ưu hóa hiệu quả vận hành, đồng thời tiết kiệm chi phí bảo trì và bảo đảm an toàn lâu dài cho hệ thống cảng biển Việt Nam.

Phụ kiện đệm va

Đặc tính kỹ thuật

Kích thước đệm va Lambda

Fender Size	H [mm]	L [mm]	FL [mm]	W [mm]	PW [mm]	V [mm]	M [mm]	N [mm]	ED [mm]	J [mm]	Anchor Fastener Size x Q’ty	Weight [Kg]
LMD-250H	250	1000	1125	500	400	162	58	29	112,5	900	M24x4	78
LMD-250H	250	1500	1625	500	400	162	58	29	112,5	700 x2	M24 x6	105
LMD-250H	250	2000	2125	500	400	162	58	29	117,5	630 x3	M24x8	158
LMD-250H	250	2500	2625	500	400	162	58	29	112,5	800 x3	M24x8	187
LMD-250H	250	3000	3125	500	400	162	58	29	112,5	725 x4	M24x l0	220
LMD-250H	250	3500	3625	500	400	162	58	29	112,5	850 x4	M24x l0	258
LMD-250H	250	4000	4125	500	400	162	58	29	112,5	780 x5	M24x l2	310
LMD-300H	300	1000	1150	600	480	195	70	35	125	900	M30x4	108
LMD-300H	300	1500	1650	600	480	195	70	35	125	700×2	M30x6	155
LMD-300H	300	2000	2150		480	195	70	35	130	630×3	M30x8	218
LMD-300H	300	2500	3150	600	480	195	70 70	35	125	800×3	M30x8	255
LMD-300H	300	3000	3650	600	480	195	70	35	125	725×4	M30x10	335
LMD-300H	300	3500	3,65	600	480	195	70	35	125	850×4	M30x10	358
LMD-350H	350	l,000	1175	700	560	228	70	35	137,5	900	M30x4	148
LMD-350H	350	1500	1675	700	560	228	70	35	137,5	700 x2	M30x6	230
LMD-350H	350	2000	2175	700	560	228	70	35	142,5	630 x3	M30x8	290
LMD-350H	350	2500	2675	700	560	228	70	35	137,5	800 x3	M30x8	380
LMD-400H	400	1000	1200	800	640	260	84	42	150	900	M36x4	210
LMD-400H	400	1500	1700	800	640	260	84	42	150	700×2	M36x6	275
LMD-400H	400	2000	2200	800	640	260	84	42	lSS	630X3	M36x8	405
LMD-400H	400	2500	2700	800	640	260	84	42	150	800X3	M36x8	470
LMD-400H	400	3000	3200	800	640	260	84	42	150	725×4	M36x10	545
LMD-400H	400	3500	3700	800	640	260	84	42	150	850×4	M36x10	675
LMD-500H	500	1000	1250	1000	800	325	84	42	175	900	M36x4	330
LMD-500H	500	1500	1750	1000	800	325	84	42	175	700 x2	M36x6	440
LMD-500H	500	2000	2250	1000	800	325	84	42	180	630 x3	M36x8	590
LMD-500H	500	2500	2750	1000	800	325	84	42	175	800 x3	M36x8	735
LMD-500H	500	3000	3250	1000	800	325	84	42	175	725 x4	M36x l0	875
LMD-500H	500	3500	3750	1000	800	325	84	42	175	850 x4	M36x l0	1020
LMD-600H	600	1000	1300	1200	960	390	98	49	200	900	M42x4	425
LMD-600H	600	1500	1800	1200	960	390	98	49	200	700×2	M42x6	630
LMD-600H	600	2000	2300	1200	960	390	98	49	200	630 x3	M42x8	795
LMD-600H	600	2500	2800	1200	960	390	98	49	200	800 x3	M42x8	1080
LMD-600H	600	3000	3300	1200	960	390	98	49	200	725 x4	M42x10	1200
LMD-600H	600	3500	3800	1200	960	390	98	49	200	850 x4	M42x10	1550
LMD-600H	600	4000	4300	1200	960	390	98	49	200	780×5	M42x12	1690
LMD-800H	800	1000	1400	1500	1300	520	110	55	250	900	M48x4	860
LMD-800H	800	1500	1900	1500	1300	520	110	55	250	700 x2	M48x6	1160
LMD-800H	800	2000	2400	1500	1300	520	110	55	255	630 x3	M48x8	1490
LMD-800H	800	2500	2900	1500	1300	520	110	55	250	800 x3	M48x8	1810
LMD-800H	800	3000	3400	1500	1300	520	110	55	250	725 x4	M48x l0	2175
LMD-800H	800	3500	3900	1500	1300	520	110	55	250	850 x4	M48x l0	3000
LMD-1000	1000	1000	1500	1800	1550	650	110	55	300	900	M48x4	1235
LMD-1000	1000	1500	2000	1800	1550	650	110	55	300	700×2	M48x6	1850
LMD-1000	1000	2000	2500	1800	1550	650	110	55	305	630×3	M48x8	2405
LMD-1000	1000	2500	3000	1800	1550	650	110	55	300	800X3	M48x8	2700
LMD-1000	1000	3000	3500	1800	1550	650	110	55	300	725×4	M48x10	3340

Mác cao su đệm va Lambda

Rubber Class		CLS – S	CLS – S		CLS – 0		CLS – 1		CLS – 2		CLS – 3		CLS – 4
Deflection			52.5%	55%	52.5%	55%	52.5%	55%	52.5%	55%	52.5%	55%
250	E		25.0	26.5	22.5	24.0	20.0	20.5	16.0	17.0	13.0	13.6
250	R		240	262	218	236	185	202	150	169	124	132
300	E		36.0	38.0	32.5	34.5	27.9	30.0	23.1	24.5	18.5	19.5
300	R		286	313	256	282	222	243	185	200	148	162
350	E		49.0	52.0	44.5	47.0	38.0	40.1	32.0	33.5	25.5	26.9
350	R		333	366	301	330	258	263	216	236	173	189
400	E		64.0	68.0	57.8	61.5	50.0	52.5	41.5	43.9	33.0	35.0
400	R		380	417	343	378	295	323	246	268	197	216
500	E		100	108	90.0	96.0	77.5	82.5	64.5	68.5	51.5	54.5
500	R		475	522	430	472	369	404	308	339	246	268
600	E		144	154	131	139	112	119	93.0	98.5	74.5	78.9
600	R		575	623	515	565	442	484	369	404	296	323
800	E		256	272	231	245	198	212	166	176	133	140
800	R		762	834	688	752	590	646	490	539	393	430
1000	E		340	424	362	383	310	329	260	275	208	220
1000	R		952	1044	860	944	740	805	614	672	492	540

Lắp đặt

Chuẩn bị mặt bằng và các dụng cụ cần thiết:
- Xác định vị trí lắp đặt theo bản vẽ thiết kế.
- Đảm bảo bề mặt bê tông nơi lắp đặt sạch sẽ và không có vật cản.
- Chuẩn bị các dụng cụ cần thiết như bu-lông neo, keo hóa chất hoặc sika, và dụng cụ cẩu nâng.
Lắp đặt bu-lông neo:
- Nếu bu-lông neo được lắp đặt trong quá trình đổ bê tông, cần đảm bảo bu-lông được chôn đúng vị trí và cố định chắc chắn.
- Nếu lắp đặt sau, sử dụng bu-lông hóa chất hoặc keo sika để cố định bu-lông vào bề mặt bê tông. Việc này cần được thực hiện theo tiêu chuẩn kỹ thuật nhằm đảm bảo độ an toàn và độ bền cho hệ thống đệm va.
Lắp đặt đệm chống va:
- Đặt đệm va đúng vị trí, đảm bảo các lỗ bu-lông trùng khớp với bu-lông neo đã lắp.
- Sử dụng cần cẩu hoặc thuyền hỗ trợ để nâng đệm lên đúng vị trí, nhất là đối với các đệm lớn và nặng.
Siết chặt bu-lông:
- Dùng dụng cụ chuyên dụng để siết chặt các bu-lông liên kết đệm va với bề mặt cảng. Đảm bảo đệm va được cố định chắc chắn, không dịch chuyển.
Kiểm tra và hoàn thiện:
- Kiểm tra lại toàn bộ hệ thống lắp đặt, đảm bảo các bu-lông đã được siết chặt đúng lực theo yêu cầu.
- Đảm bảo vị trí lắp đặt đệm chính xác theo bản vẽ thiết kế, đáp ứng các tiêu chuẩn kỹ thuật và an toàn cảng biển.
Kiểm tra và bảo trì định kỳ:
- Sau khi lắp đặt hoàn tất, hệ thống đệm va cần được kiểm tra định kỳ để đảm bảo hoạt động ổn định và tuổi thọ lâu dài.

Lưu ý, việc lắp đặt cần được thực hiện bởi đội ngũ kỹ thuật có kinh nghiệm để đảm bảo tính an toàn và hiệu quả cho hệ thống cảng.

Chất lượng đệm va Lambda, V Fender, Arch Fender

Đệm va Lambda, V Fender, và Arch Fender (thường được gọi chung là đệm va hình chữ V hoặc hình thang) là các loại đệm chống va có độ bền cao, đáng tin cậy, phù hợp cho các cảng tiếp nhận nhiều loại tàu với điều kiện khác nhau. Những loại đệm này thường được làm từ cao su, được thiết kế để cung cấp khả năng hấp thụ năng lượng tuyệt vời và giảm lực phản hồi, giúp đảm bảo an toàn tối đa cho tàu thuyền và kết cấu của bến cảng.

Đệm va Arch đã được sử dụng từ những năm 1960 và nổi tiếng với thiết kế đơn giản nhưng hiệu quả, mang lại hiệu suất ổn định và đáng tin cậy trong nhiều môi trường biển khác nhau. Đệm này có thể được trang bị thêm các tấm lót ma sát thấp, thường được làm từ vật liệu như UHMW-PE (Polyethylene có trọng lượng phân tử cực cao), giúp giảm ma sát giữa tàu và đệm, từ đó kéo dài tuổi thọ cho sản phẩm. Đệm Arch thường được lắp đặt tại các bến cảng phục vụ các tàu nhỏ hơn như tàu kéo, sà lan và tàu chở hàng thông thường.

Đệm va V và Lambda có hình dạng tương tự với đệm Arch, cũng mang lại hiệu suất cao, đặc biệt khi phải chịu tải trọng lớn. Những đệm này được thiết kế để chịu được lực cắt mạnh và có khả năng chống mài mòn tốt, làm cho chúng phù hợp cho các ứng dụng yêu cầu độ bền cao. Việc lắp đặt các loại đệm này rất linh hoạt, có thể lắp theo chiều dọc hoặc ngang tùy theo thiết kế của bến cảng.

Các loại đệm này đặc biệt hữu ích cho nhiều loại bến tàu khác nhau, bao gồm bến tàu RoRo (tàu Roll-on/Roll-off), các bến tàu chở hàng tổng hợp, và bến cảng cho tàu kéo. Sự kết hợp giữa khả năng hấp thụ năng lượng cao và lực phản hồi thấp giúp bảo vệ cả tàu và cảng khỏi va chạm trong quá trình cập bến và neo đậu

Các công trình đã thực hiện

Cảng kho xăng dầu K662 – Tổng kho xăng dầu quân đội : NT – CSS 1000H, NT – CSS 1250H
Cải tạo cảng Quốc Phòng Quân Khu 7 : NT – CSS 800H
Cảng quốc phòng Quân Khu 7 : NT – CSS 1000H
Cảng Bắc Vân Phong : NT – CSS 1150H
Xi măng Xuân Thành – Khánh Hòa : NT – CSS 800H
Nhà máy Nhiệt Điện Sông Hậu 1- Gói thầu BS04 : NT – CSS 1000H , NT – CSS 1250H
Cầu cảng A3 và A3 mở rộng – Cảng Gò Dầu, Đồng Nai : NT – CSS 1000H
Nhà máy xi măng Xuân Thành – Cam Ranh : NT – CSS 800H
Nhà máy xi măng Thăng Long – Quảng Ninh : NT – CSS 1150H
Cảng Gò Dầu B – Cảng Đồng Nai : NT – CSS 1000H
Cảng Vissai – Nghệ An : NT – CSS 1150H
Cảng Hòa Phát : NT – CSS 1250H
Cảng xăng dầu 8 Petrolimex Bắc Vân Phong: NT – CSS 1600H
Cảng Vĩnh Tân 2 – NT CSS 1150H
Cảng Chu Lai – Trường Hải : NT – CSS 1450H
