Đệm chống va tàu trụ tròn, Đệm Cyclindral Fender
Đệm chống va trụ tròn, Cyclindral Fenders |
|
Nhà máy sản xuất đệm chống va tàu trụ tròn, Cyclindral Fender theo tiêu chuẩn hàng hải quốc tế.
Sản xuất, cung cấp và lắp đặt đệm va trụ tròn, Cyclindral Fender theo yêu cầu. Sản phẩm sản xuất đạt chất lượng ISO, Đạt tiêu chuẩn hàng hải PIANC, BV …. Sản phẩm bảo hành 5 năm với vòng đời trên 20 năm. Sản phẩm được test tại TT3 – Việt Nam, SGS – Quốc Tế và các đơn vị khác theo yêu cầu. Mã sản phẩm : NT – CLD
|
Đệm chống va tàu trụ tròn, Cyclindral Fender
Đệm chống va tàu trụ tròn là loại đệm được thiết kế hình dạng ống tròn.
Đệm chống va tàu trụ tròn có khả năng tiếp nhận tàu vừa và nhỏ (*), với ưu điểm về mặt hình học dạng tròn, Đệm chống va trụ tròn có khả năng chịu được tải trọng lớn với dao động thuỷ triều lớn.
Việc lắp đặt đơn giản với xích neo và bulong, đệm va được treo trước bề mặt bê tông tạo góc tiếp cận tàu lớn.
Việc kết hợp với các loại đệm va khác như Đệm chống va tàu Côn , Đệm cell hay đệm va Lambda làm tăng khả năng tiếp nhận tàu cho các cảng và tăng tính an toàn phù hợp với nhiều loại tàu khác nhau. Phụ kiện đệm va. ( link tới Phu kiện đệm va)
Đặc tính kỹ thuật Chi tiết đêm chống va trụ tròn(
- Kích thước đệm va trụ tròn ( Heading 3) ( copy dán kích thước bao gồm : bản vẽ đệm + bảng kích thước đệm va)
-
Fender Size OD x ID [mm]
E
[kNm/m]
R
[kN/m]
P
[kN/m2]
Weight [kg/m]
100 x 50 0.8 43 547 7 125 x 65 1.3 51 500 11 150 x 75 1.8 65 552 16 175 x 75 2.7 92 781 24 200 x 100 3.3 86 547 29 250 x 125 5.1 108 550 45 300 x 150 7.4 129 547 65 380 x 190 11.8 164 550 105 400 x 200 13.1 172 547 116 450 x 225 16.6 194 549 147 500 x 250 28.0 275 700 181 600 x 300 40.0 330 700 255 800 x 400 72.0 440 700 453 900 x 450 86.0 470 700 573 1,000 x 500 112.0 550 700 707 Fender Size OD x ID [mm]
E
[kNm/m]
R
[kN/m]
P
[kN/m2]
Weight [kg/m]
1,100 x 600 131.0 541 574 800 1,200 x 600 162.0 660 700 1,018 1,300 x 700 184.0 650 591 1,131 1,400 x 700 220.0 770 700 1,386 1,400 x 800 208.0 649 516 1,245 1,500 x 750 253.0 825 700 1,591 1,500 x 800 246.0 760 605 1,517 1,600 x 800 288.0 880 700 1,810 1,600 x 900 273.0 757 535 1,650 1,800 x 900 364.0 990 700 2,290 2,000 x 1,000 432.0 1,060 700 2,827 2,000 x 1,200 415.0 871 517 2,414 2,200 x 1,200 524.0 1,083 575 3,204 2,400 x 1,200 647.0 1,321 700 4,073 2,700 x 1,300 818.0 1,486 605 5,278
-
-
Lắp đặt
- Dể dàng lắp đặt theo phượng ngang hoặc thẳng đứng tuỳ theo thiết kế của cảng biển.
- Các bulong neo ( bulong liên kết đệm va với bề mặt cảng) được chông ( lắp đặt) ngay khi thực hiện đổ be-tong hoặc liên kết sau bằng bulong hoá chất hoặc sika.
- Công tác định vị bulong thường được hổ trợ bằng các cử ( khuông) đảm bảo vị trí lắp đặt chính xác và đảm bảo các tiêu chí an toàn kỹ thuật cảng.

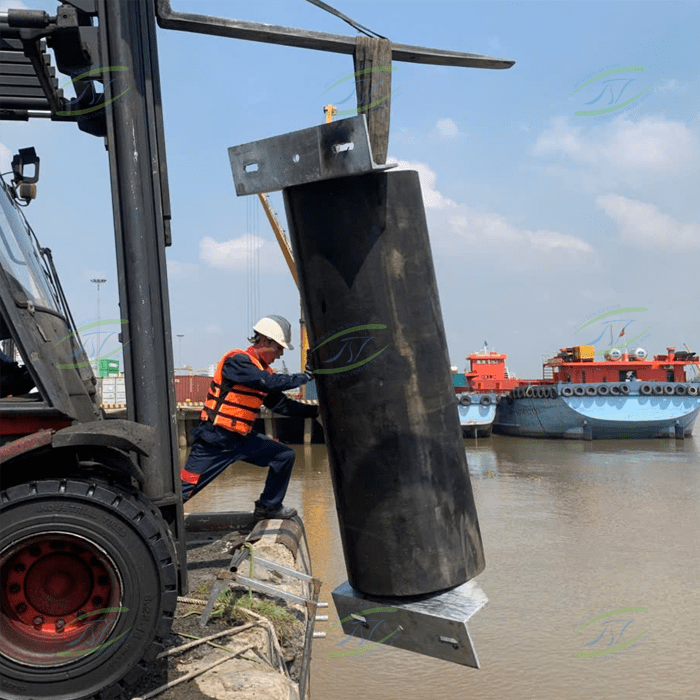

- Đệm chống va tàu trụ tròn dể dàng lắp đặt nhờ vào cẩu hoặc thuyền hổ trợ, và các dụng cụ thi công cơ bản.
Chất lượng đệm va trụ tròn
- Chất lượng đệm va trụ tròn được đảm bảo đạt tiêu chuẩn quốc tế : PIANC, BV hoặc các đơn vị thứ 3 được chỉ định như TT3 ( Quartest 3 ) Việt Nam, SGS …
- Với tuổi thọ lên đến 20-40 năm ( tuỳ vào điều kiện vận hành cảng), sản phẩm luôn đảm bảo tiêu chí về Năng lượng hấp thụ và Phản lực nén theo thời gian.
- Sản phẩm luôn được bảo hành từ: 3-5 năm ( tùy theo yêu cầu thiết kế của cảng))
Các công trình đã thực hiện
Cảng cá Phú Lạc – Đông Hòa – Phú Yên : NT – CF D300x150 1800mm
Hải Quân Vùng 4 : NT – D400x200 2000mm
Cảng Cá Hồng Triều : NT – D300x150 1000mm
Cảng Đồng Nai : NT – D600x300 1500mm
Cứ Hải Đội 303 : NT – D500x250 2000mm
Cảng Cái Côn : NT – D800x400 2600mm
Các loại đệm chống va khác
Đệm va tàu SPC
Đệm va tàu trụ tròn
Đệm va tàu Ppi
Thang cao su
Phụ kiện
Các sản phẩm hổ trợ cảng biển
Để biết thêm chi tiết, vui lòng liên hệ với chúng tôi ( liên kết đến contact form)
