Đệm chống va tàu chử D, D Fenders
Đệm chống va tàu sản xuất tại Việt Nam |
|
|
Nhà máy sản xuất đệm chống chử D đạt tiêu chuẩn hàng hải quốc tế.
Sản xuất, cung cấp và lắp đặt đệm chử D theo yêu cầu. Sản phẩm sản xuất đạt chất lượng ISO, Đạt tiêu chuẩn hàng hải PIANC, BV …. Sản phẩm bảo hành 5 năm với vòng đời trên 20 năm. Sản phẩm được test tại TT3 – Việt Nam, SGS – Quốc Tế và các đơn vị khác theo yêu cầu. Mã sản phẩm : NT – D
|

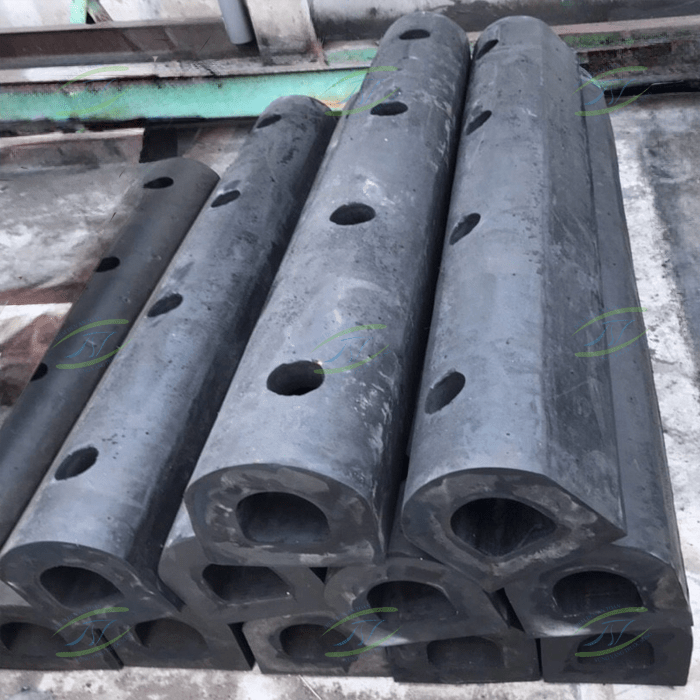

Đệm chống va tàu chử D, D Fender
Đệm chống va tàu D được thiết kế cho các vị trí cảng và thuyền nhỏ hoặc các vị trí có thể sảy ra va chạm với các phương tiện nhỏ.
Đệm chử D còn được lắp đặt như là một loại chống va cho các xe tải hạng nặng khi ra vào kho.
Đảm bảo an toàn với các bulong neo được chôn sâu trong bê tông tạo điều kiện gia tăng tính ổn định của sản phẩm.
Việc kết hợp với các loại đệm va khác như Đệm chống va tàu Côn , Đệm cell hay đệm va Lambda làm tăng khả năng tiếp nhận tàu cho các cảng và tăng tính an toàn phù hợp với nhiều loại tàu khác nhau. Phụ kiện đệm va. ( link tới Phu kiện đệm va)
Đặc tính kỹ thuật Chi tiết đêm chống va chử D
-
Kích thước đệm va chử D
H
[mm] |
B
[mm] |
C
[mm] |
D1
[mm] |
D2
[mm] |
E
[mm] |
F
[mm] |
J* [mm] | ED* [mm] | Flat Bar [mm] | An- chors | Weight [kg/m] | Energy [kNm] | Reaction [kN] |
100 x 100 | 25.0 | 30 | 18 | 24 | 25 | 10 | 200 – 300 | 90 – 130 | 40 x 5 | M12 | 8.3 | 1.4 | 77 |
150 x 150 | 37.5 | 40 | 24 | 32 | 30 | 12 | 250 – 350 | 110 – 150 | 50 x 8 | M16 | 18.0 | 3.2 | 115 |
200 x 200 | 50.0 | 50 | 30 | 40 | 45 | 15 | 300 – 400 | 130 – 180 | 70 x 10 | M20 | 32.0 | 5.7 | 153 |
250 x 250 | 62.5 | 60 | 36 | 48 | 50 | 20 | 350 – 450 | 140 – 200 | 90 x 12 | M24 | 50.0 | 8.9 | 191 |
300 x 300 | 75.0 | 60 | 36 | 48 | 60 | 25 | 350 – 450 | 140 – 200 | 100 x 12 | M24 | 72.0 | 12.9 | 230 |
350 x 350 | 87.5 | 75 | 45 | 60 | 70 | 25 | 350 – 450 | 140 – 200 | 130 x 15 | M30 | 103.6 | 17.6 | 268 |
380 x 380 | 95.0 | 75 | 45 | 60 | 80 | 30 | 350 – 450 | 140 – 200 | 140 x 15 | M30 | 122.1 | 20.0 | 286 |
400 x 400 | 100.0 | 75 | 45 | 60 | 80 | 30 | 350 – 450 | 140 – 200 | 150 x 15 | M30 | 128.0 | 23.0 | 306 |
500 x 500 | 125.0 | 90 | 54 | 72 | 90 | 40 | 400 – 500 | 160 – 230 | 180 x 20 | M36 | 200.0 | 35.9 | 383 |
Lắp đặt
- Dể dàng lắp đặt theo phượng ngang hoặc thẳng đứng tuỳ theo thiết kế của bến bãi.
- Các bulong neo ( bulong liên kết đệm va với bề mặt cảng) được chông ( lắp đặt) ngay khi thực hiện đổ be-tong hoặc liên kết sau bằng bulong hoá chất hoặc sika.
- Công tác định vị bulong thường được hổ trợ bằng các cử ( khuông) đảm bảo vị trí lắp đặt chính xác và đảm bảo các tiêu chí an toàn kỹ thuật cảng.
- Đệm chống va tàu chử D dể dàng lắp đặt nhờ vào cẩu hoặc thuyền hổ trợ, và các dụng cụ thi công cơ bản.
Chất lượng đệm va chử D
- Chất lượng đệm va chử D được đảm bảo theo tiêu chuẩn quốc tế : PIANC, BV hoặc các đơn vị thứ 3 được chỉ định như TT3 ( Quartest 3 ) Việt Nam, SGS …
- Với tuổi thọ lên đến 20-40 năm ( tuỳ vào điều kiện vận hành cảng), sản phẩm luôn đảm bảo tiêu chí về Năng lượng hấp thụ và Phản lực nén theo thời gian.
- Sản phẩm luôn được bảo hành từ: 3-5 năm ( tùy theo yêu cầu thiết kế của cảng)
Các công trình đã thực hiện
- Đệm va cho Pontoon : NT – D 400H x 1000L
- Bến du thuyền DHC-Marina : NT – D 300×300
- Kè bảo vệ khu đô thị cổ Hội An : NT – D 200×200
- Cảng cá Hồng Triều : NT – D300x150
